MessagePosté le: 22/08/2017, 13:08    Sujet du message: Nouveau Deca HBR8HF HF transceiver full set board and parts Répondre en citant


http://www.ebay.fr/itm/Hambuilder-All-Band-Trx-Full-set-RTC03-BritX-HBRF01-…

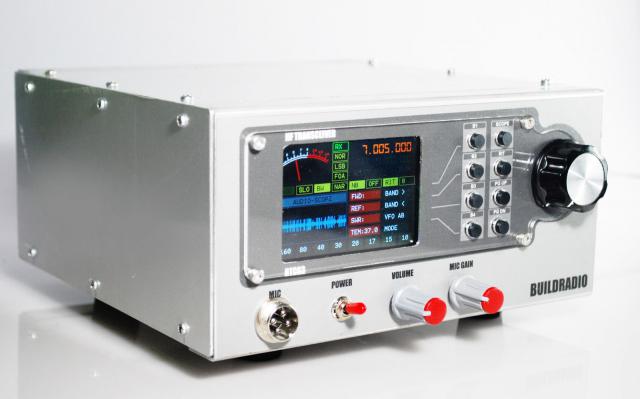

Ensemble complet et pièces détachées Hambuilder HBR8HF HF

Il s'agit d'un ensemble de cartes assemblé et testé pour la construction intégrée HF L'émetteur-récepteur à bande comprend 4 cartes (contrôleur, excitateur, BPF / LPF et amplificateur de puissance RF
Détail du tableau:

    Régulateur d'émetteur-récepteur RTC03 avec synthétiseur si5351 (assemblé et testé)

        Contrôleur HF All-Band
        Oscillateur BFO
        Contrôle du commutateur USB / LSB / AM
        Contrôle de bande IF avec contrôle
        Contrôle AGC
        Contrôle NB
        VFO A / B
        Microcontrôleur ATMega128
        3.2 pouces TFT (480 × 320 pixels) LCD 16bit en mode parallèle
        Synthétiseur SI5351A PLL jusqu'à 200MHz, avec 2 sorties indépendantes (LO et BFO)
        Commande de commutation à 8 bandes à l'aide du registre à décalage 74HC595 à 8 bits et du pilote actuel ULN28083
        Pédale de contrôle E / S numérique LSB / USB / CW / AM de 4 bits (haute active)
        Brochure de contrôle d'E / S numérique AGC / BW / NB 3 bits (haute active)
        5 x 10 bit ADC canal (Smeter, FWD, REF, Audio et température) entrée analogique pinout
        Broche d'entrée numérique RX / TX de 1 bit pour moniteur d'état TRX
        Amplificateur audio mini LM386 pour audioscope
        8 bouton poussoir menu
        Encodeur rotatif avec bouton poussoir
        Réglage de plage de bande programmable
        Fonction de firmware v1.0
        *. Affichage indicateur RX / TX
        *. Dual Independent Band VFO selection (VFO A-B)
        *. Numérotation rotative avec option 1-10-100-1K-10K-100K
        *. Fonctionnement partagé (bande transversale)
        *. 40 canaux mémoire
        *. Affichage analogique S-meter
        *. Affichage Audioscope avec option désactivée
        *. Contrôle RIT
        *. Contrôle AGC / BW / NB
        *. Réglage de la valeur de l'heure d'exécution IF
        *. Run Time BFO offset value setting
        *. Temps d'exécution SI5351 correction / réglage de la valeur d'étalonnage
        *. 8 Sélecteur de bande programmable / commande / réglage (vous pouvez configurer votre propre groupe)
        *. Retour aux paramètres d'usine

        Couverture de bande standard (programmable)
             160 m = 1,800 MHz - 1,999 MHz
             80m = 3.500 MHz - 3.999 MHz
             40m = 6.900 MHz - 7.249 MHz
             30m = 10.100 MHz - 10.149 MHz
             20m = 14.000 MHz - 14.349 MHz
             17m = 18.068 MHz - 18.168 MHz
             15 m = 21 000 MHz - 21,449 MHz
             10 m = 28 000 MHz - 29,699 MHz
              Vous pouvez ajuster la bande min et la fréquence maximale plus tard (bande HF)
              Vous pouvez me demander de remplacer 12 m à la place de 160 m, de sorte que la liste des bandes est de 80 m, 40 m, 30 m, 20 m, 17 m, 15 m, 12 m, 10 m.

    Excitateur BritX avec filtre passe-bande audio supplémentaire (assemblé et testé)
        Création de BritX basée sur la conception de l'émetteur-récepteur BITX par OM Farhan VU2ESE, avec un traitement audio supplémentaire et un générateur de signal VFO et BFO séparé. Ce panneau a été conçu pour fonctionner avec un synthétiseur externe comme RTC03 et RTC01C (voir mes autres éléments ci-dessous). BritX fonctionnera sur toutes les bandes HF avec moins de sensibilité sur la bande HF supérieure. Avec un préamplificateur RF de 1 watt

    HBRF01 toutes les bandes BPF / LPF, interrupteur d'antenne et ramassage SWR (assemblés et testés)
        Ce module est un filtre combiné avec All Band HF BPF, LPF, SWR pick up et l'interrupteur d'antenne se composent de 5 filtres passe large bande et 5 filtre passe-bas
        100 Watt PEP Max Power.

        BPF consiste en un filtre de dérivation de dérivation de 3ème ordre
            1-2 MHz ........... 160m
            2-4 MHz ........... 80m
            4-8 MHz ........... 40m
            8-15 MHz ......... 30-20m
            15-30 MHz ....... 17-15-10m

        Le LPF se compose d'un filtre passe-bas à 5 pôles
            2 MHz
            4 MHz
            8 MHz
            15 MHz
            30 MHz

    HBRPA20 (assemblé et testé)
        Amplificateur de puissance HF utilisant un MOSFET à faible coût (5 x IRF510) sur le pilote et la finale. La sortie de l'amplificateur dépend de la tension d'alimentation et du réglage de polarisation.
        Son utilisation générique de l'amplificateur push pull pull.

        *. Cette unité est assemblée et testée sur 40m (7MHz), avec une sortie de 20-22 watts, une entrée de 0,5 watt, fonctionnent sur une alimentation 12V, avec une charge fictive
        *. Vous pouvez modifier l'alimentation en tension en augmentant (je ne vends pas le pas vers le haut), jusqu'à 48 V et obtenir une sortie de 80 watts, mais j'ai utilisé un dissipateur de chaleur et un ventilateur appropriés
        *. La sortie de puissance diminue sur la bande supérieure
        *. Faites attention lorsque vous souhaitez ajuster la tension de polarisation, une mauvaise opération risque d'endommager le MOSFET

    Boîtier en aluminium
        Boîte en aluminium (95x200x200mm)
        Panneau acrylique
        Sticker panneau avant
        1 connecteur CB 2 broches (pour alimentation)
        1 connecteur CB 4 broches (pour micro et PTT)
        2 x potensiomètre
        1 x bouton rotatif
        1 x commutateur à bascule pour bouton d'alimentation
        1 x porte fusible
        1 x dissipateur de chaleur en aluminium
        1 x connecteur femelle PL-259

    Microphone externe

    Câblage entre module
        Câble Potensiomenter (volume et gain de micro)
        Câble d'antenne RF
        Câble sélecteur de bande
        Câble VFO
        Câble BFO
        Câble connecteur cb pour micro et PTT
        Ligne RX de BPF à BritX
        Ligne TX de BritX vers LPF
        Câble de tension d'alimentation
_________________
Vive le Bidouillage .........
